설비 배치하기입고대, 조립 셀, 검사대, 출고대 놓기

2편에서 레고 품목과 BOM을 만들었습니다. 이번에는 레이아웃 모드에서 라인에 들어갈 설비를 배치합니다.

이번 편에서 할 일
① 라인 구성 정하기
② 애셋을 캔버스에 배치하기
③ 이름, 크기, 좌표 정리하기
④ 2D 평면 보기로 배치 확인하기

STEP 01라인 구성

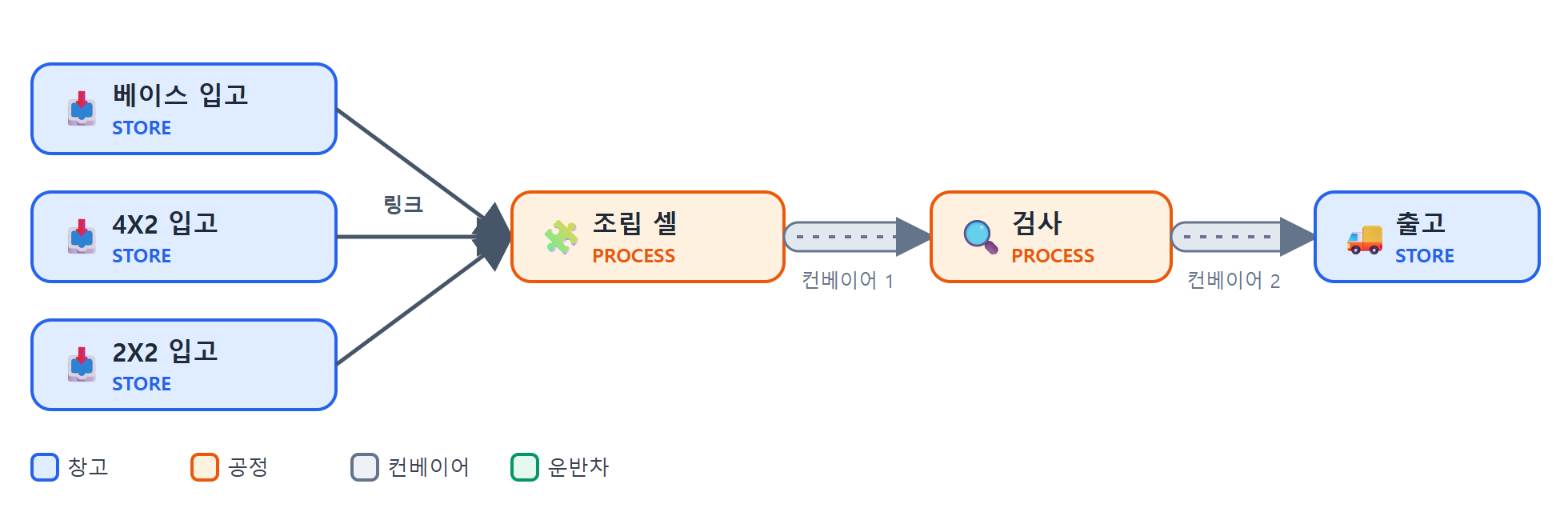

이번 튜토리얼의 라인 구성 — 색은 시뮬레이션 역할(창고 · 공정 · 컨베이어)을 나타냅니다

부품 3종이 각자의 입고대로 들어오고, 조립 셀에서 완제품 1개로 조립된 뒤 검사를 거쳐 출고됩니다.

STEP 02애셋 배치하기

왼쪽 메뉴에서 애셋을 누르면 분류별 라이브러리가 나옵니다.
분류(예: 보관·입출고)를 누르면 그 안의 애셋 목록이 나오고, 원하는 애셋을 캔버스로 끌어다 놓으면 리소스가 만들어집니다.

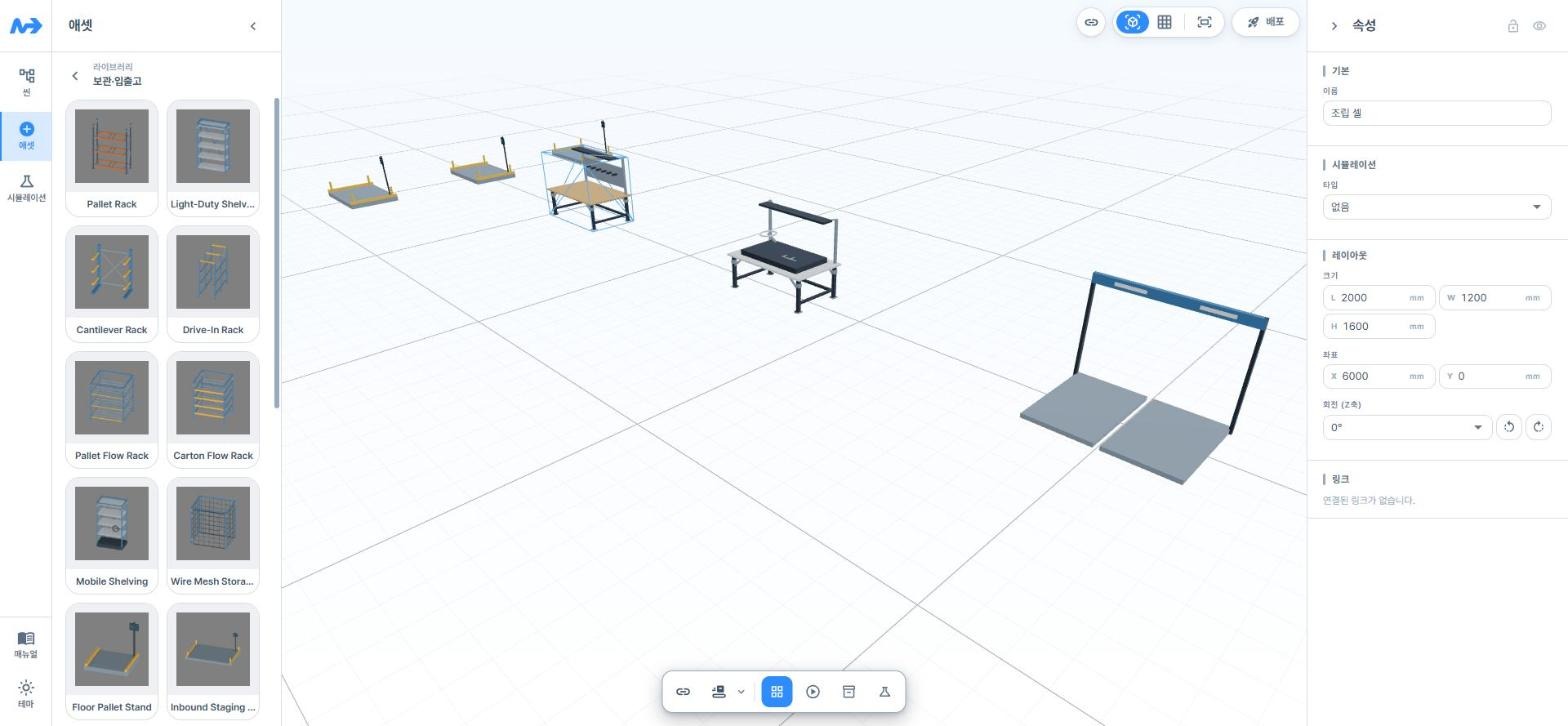

[이미지 1] 보관·입출고 분류 — Pallet Rack, Inbound Staging Station 등이 보입니다

현재 N-XI에는 기본 도형, 보관·입출고, 이송·운반, 조립·접합, 절삭·절단, 검사·계측 등 10개 분류 158개 애셋이 있습니다.
위 표의 애셋 6개를 배치하면 아래처럼 됩니다.

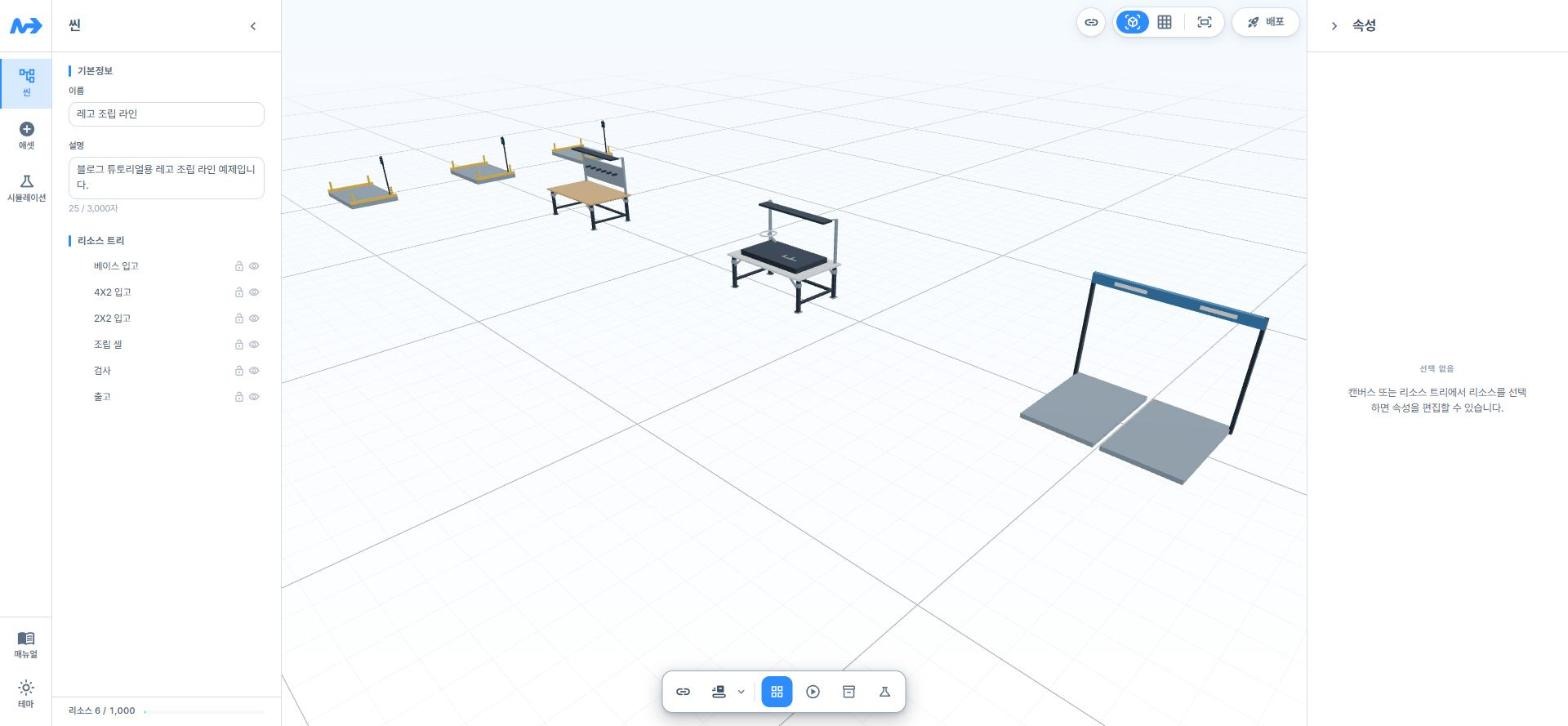

[이미지 2] 설비 6개 배치 완료 — 왼쪽 리소스 트리에도 6개가 표시됩니다

STEP 03이름, 크기, 좌표 정리하기

캔버스나 왼쪽 리소스 트리에서 리소스를 클릭하면 오른쪽 속성 패널에 정보가 나옵니다. 여기서 값을 직접 입력해 정확하게 맞춥니다.

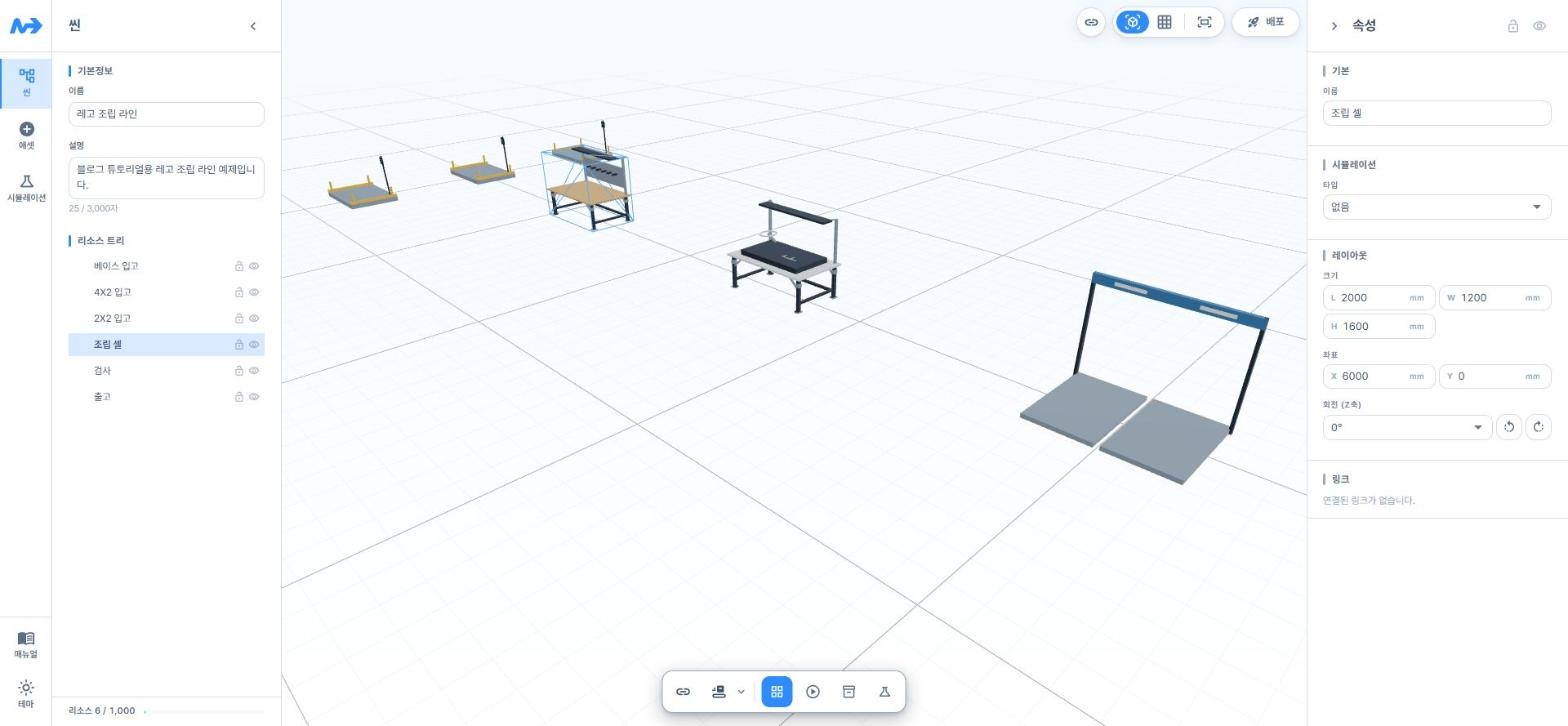

[이미지 3] 조립 셀 선택 — 이름, 시뮬레이션 타입, 크기(L·W·H), 좌표(X·Y), 회전을 편집합니다

이번 튜토리얼의 배치값은 다음과 같습니다. 단위는 모두 mm입니다(6000 = 6m).

자주 쓰는 편집 조작

STEP 042D 평면 보기로 확인하기

오른쪽 위 평면 뷰 버튼(또는 V)을 누르면 위에서 내려다본 2D 화면이 됩니다.
설비 간격과 줄맞춤은 3D보다 2D에서 훨씬 확인하기 쉽습니다.

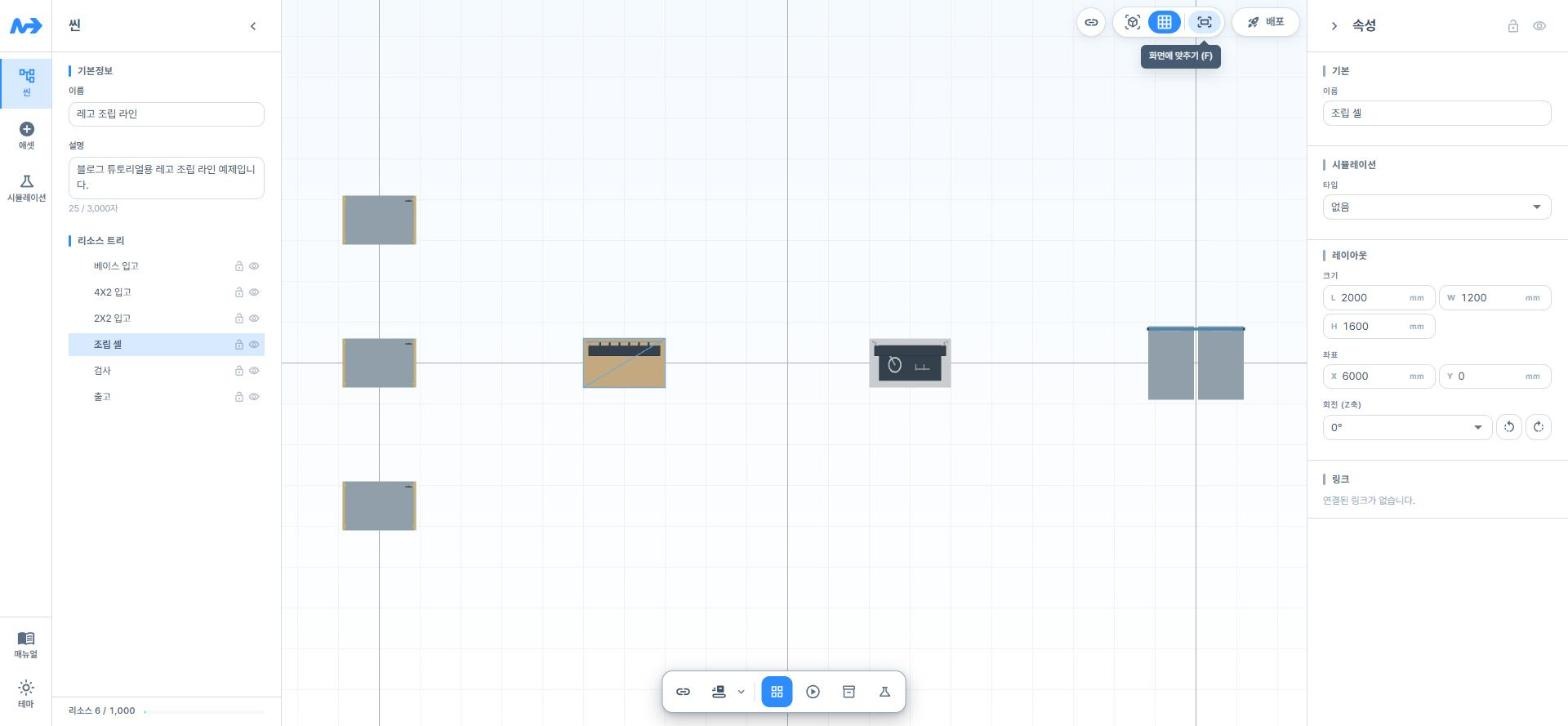

[이미지 4] 2D 평면 보기 — 왼쪽에 입고대 3개, 오른쪽으로 조립 셀 · 검사 · 출고가 일렬로 놓였습니다

배치 팁
설비 사이에는 다음 편에서 컨베이어를 놓을 공간을 남겨 두세요. 이번 배치에서 조립 셀과 검사 사이, 검사와 출고 사이는 각각 5m씩 비어 있습니다.

다음 편 예고

4편: 흐름 연결하기 — 링크와 컨베이어
입고대 3개를 조립 셀에 링크로 잇고, 조립 셀 → 검사 → 출고 구간은 컨베이어로 연결합니다.
